Puntos de energización, filtrado de datos y primeras llegadas¶
Objetivo de este paso: indicar al software desde dónde partió cada disparo, limpiar la señal y, por último, leer el dato que realmente importa: la primera llegada en cada traza.
1. Posición de las fuentes¶

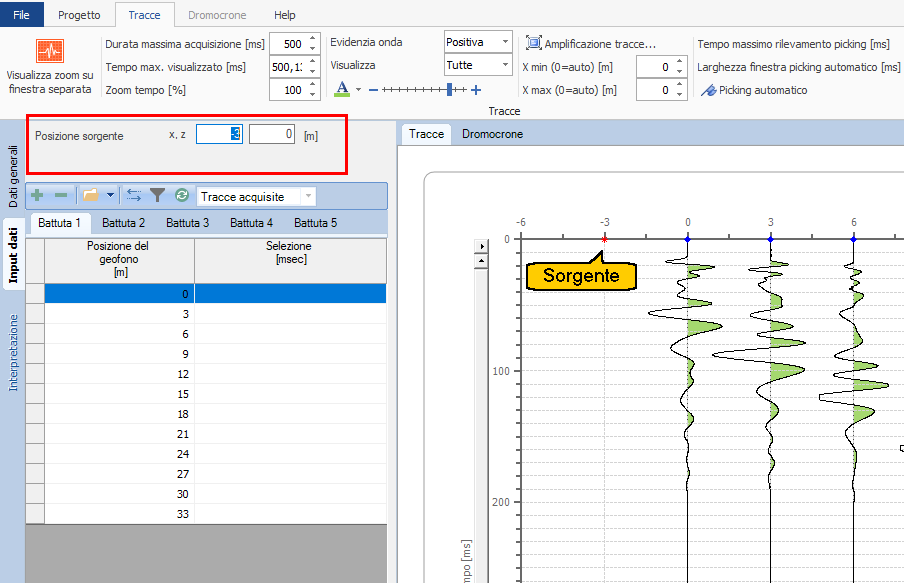

Para cada disparo indica la Posición fuente: rellena los campos x (la posición a lo largo del tendido) y z (la cota, si es distinta de 0) y pulsa Intro en el teclado. Una estrella roja confirma el punto de energización en el gráfico.
En el ejemplo con 12 geófonos y distancia entre geófonos de 3 m, los cinco disparos están situados a 0 m, 3 m, 22,5 m (central), 42 m y 45 m.
Paso obligatorio
Sin la posición de la fuente el software no puede calcular las distancias fuente-geófono y, por tanto, ninguna dromocrona. Hay que asignarla a cada disparo, uno por uno.
2. Filtrado (opcional)¶

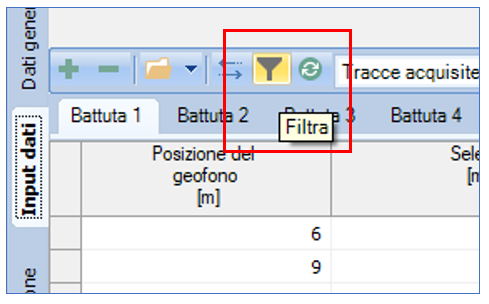

Si las trazas están afectadas por el ruido puedes filtrarlas: clic en el símbolo en forma de embudo. Se abre la ventana Filtraje de datos.
El software aplica la transformada de Fourier para pasar del dominio espacio-tiempo al dominio de las frecuencias, donde el ruido puede separarse de la señal. Hay dos filtros disponibles:
- Pasa bajo — deja pasar las bajas frecuencias y corta las que superan el umbral establecido (p. ej. 200 Hz). Útil contra el ruido de alta frecuencia.
- Media móvil — sustituye cada punto por la media de N muestras adyacentes, suavizando la curva. El número de muestras es siempre impar (3, 5, 7, 9…) porque la media se asigna al punto central; se puede aumentar el número de ciclos para alisar más.
Pulsa aplicar para ver de inmediato el efecto y repite hasta que el resultado convenza, después ok.
Filtra lo justo
El filtrado sirve para hacer legible la primera llegada, no para "embellecer" la traza. Un filtro demasiado agresivo redondea el frente de onda y desplaza la primera llegada, falseando los tiempos.
3. Identificación de las primeras llegadas (picking)¶
Es el paso más delicado de toda la elaboración: los tiempos que leas aquí se convierten en las dromocronas y, al final, en la forma de los refractores.
Al acercar el cursor a una traza aparece una línea ortogonal al eje de los tiempos: haciendo clic en el punto en el que consideras que ha llegado la primera oscilación aparece un segmento rojo. Repite para cada geófono y para cada disparo.
Herramientas que hacen fiable el picking¶
- Ver zoom en ventana separada — abre una ventana que amplía la porción de traza bajo el cursor. Es la herramienta que permite distinguir la verdadera primera llegada del ruido que la precede: úsala siempre.
- Zoom tiempo [%] y Tiempo máx. visualizado [ms] — amplían la escala de los tiempos para "abrir" las oscilaciones.
- Amplificación trazas — si las señales son débiles, aumenta la amplitud. Marcando Amplificación igual para todas las trazas el valor se aplica a todas; si las trazas amplificadas se solapan hasta confundirse, marca Truncar amplitud trazas.
El picking automático no basta

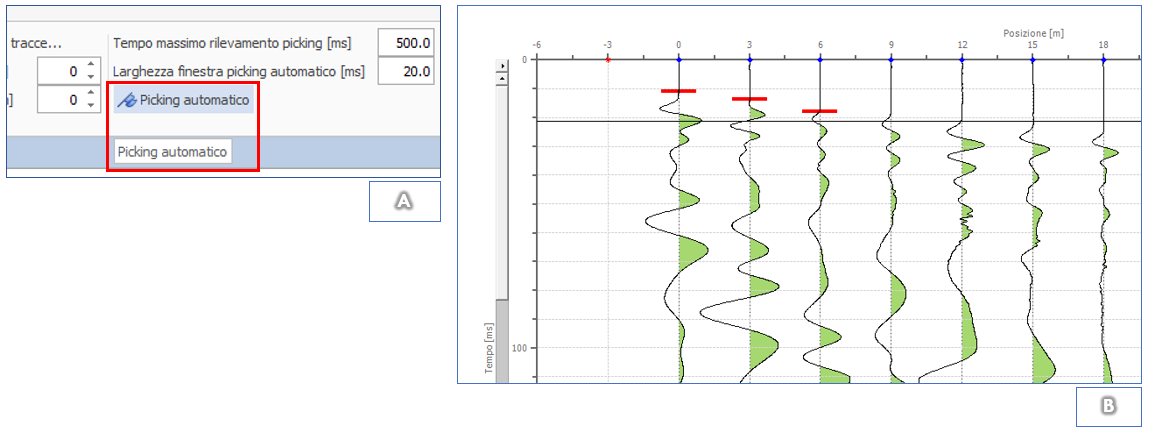

El comando Picking automático existe, pero los puntos que propone a menudo no son las primeras llegadas reales. Debe usarse a lo sumo como primer esbozo: la práctica correcta es verificar y retocar manualmente, traza por traza, con la ventana de zoom abierta. Es el paso que exige más paciencia y el que determina la calidad del resultado final.
El control de coherencia que hay que hacer siempre¶
Al alejarse de la fuente, la primera llegada debe producirse cada vez más tarde: los segmentos rojos deben disponerse siguiendo una tendencia regular y progresiva. Un punto que "retrocede" en el tiempo respecto a sus vecinos es casi con toda seguridad un error de picking o una traza contaminada por una fuente de perturbación externa.
Cuando todas las primeras llegadas están trazadas se puede pasar a las Dromocronas.
