Visualizza¶
Gestione legende¶

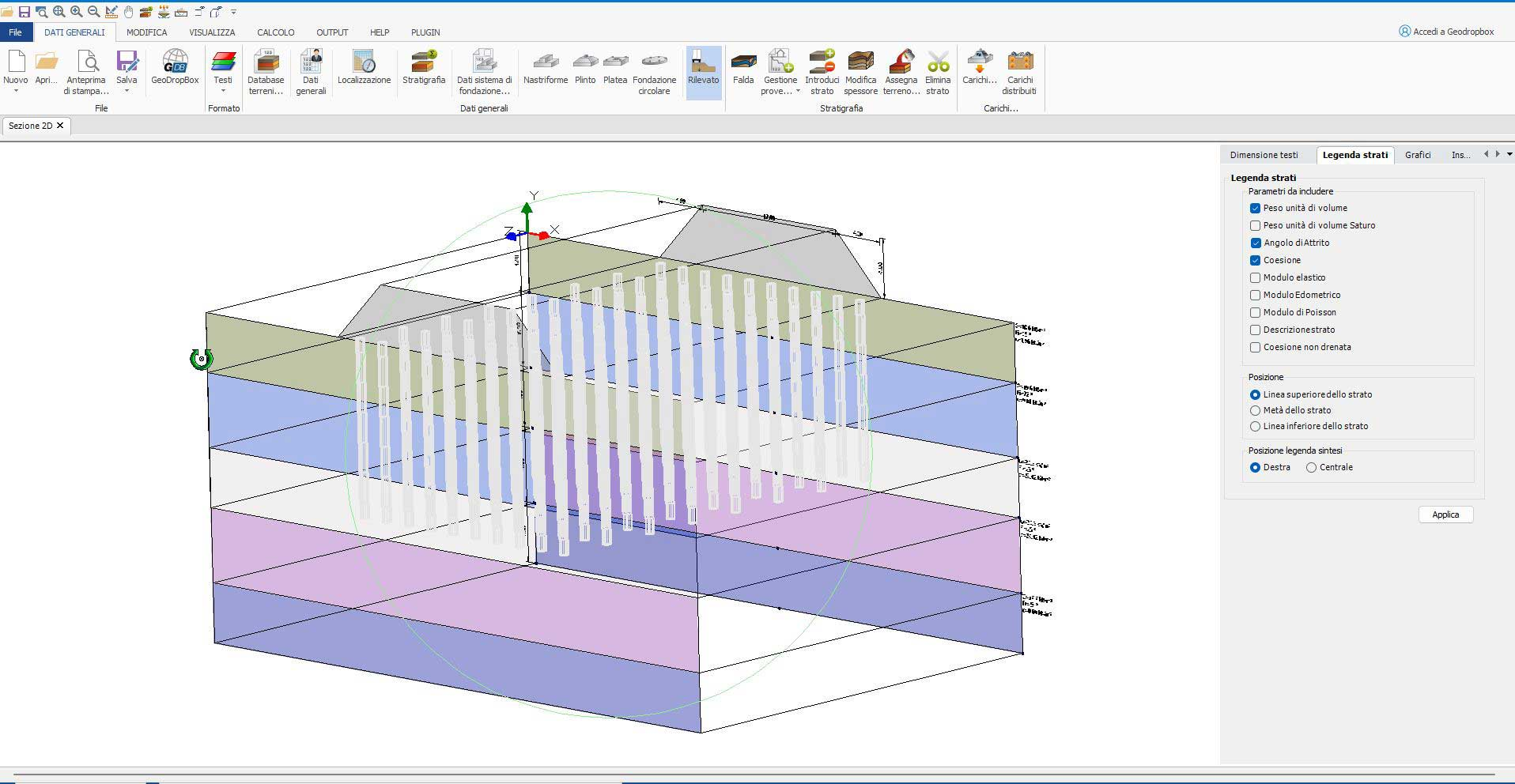

Consente di personalizzare la legenda degli strati (Parametri dello strato da includere, posizione).
Cunei di rottura¶
Visualizza nell'area di lavoro le zone di rottura attiva, passiva e di transizione.
Bulbi tensioni¶
Visualizza nel foglio di lavoro i bulbi delle tensioni, ossia l'andamento con la profondità del rapporto q/q0, dove q è la pressione indotta dal carico applicato q0 sul piano di posa. L'incremento di tensione al di sotto della fondazione può essere valutato con il metodo di Boussinesq o con quello di Westergaard.
| Pressione normale di progetto Pressione normale di progetto (pressione massima o media trasferita dalla sovrastruttura, inclusa la fondazione, al terreno) per la valutazione delle tensioni. Lunghezza fondazione Corrisponde alla sezione della fondazione rispetto alla quale viene rappresentato il bulbo. Ad esempio se si inserisce il 50% il bulbo verrà disegnato in mezzeria quindi i valori di tensione saranno riferiti alla sezione di mezzeria della fondazione. Intervallo costruzione mesh in x e passo Ampiezza, lungo l'asse delle ascisse, della meshatura necessaria alla costruzione del bulbo delle tensioni. Il passo rappresenta l'ampiezza delle celle. Intervallo costruzione mesh in y Ampiezza, lungo l'asse delle ordinate, della meshatura necessaria alla costruzione del bulbo delle tensioni. |
 Nota: --- Può verificarsi che, come illustrato in Figura, i bulbi delle tensioni siano parzialmente visibili. Per poterli visualizzare completamente o in maniera più ampia bisogna calibrare sulla base delle dimensioni della fondazione i valori predefiniti dell'intervallo e del passo di costruzione mesh sia in direzione x che in direzione y come evidenziato in Figura |

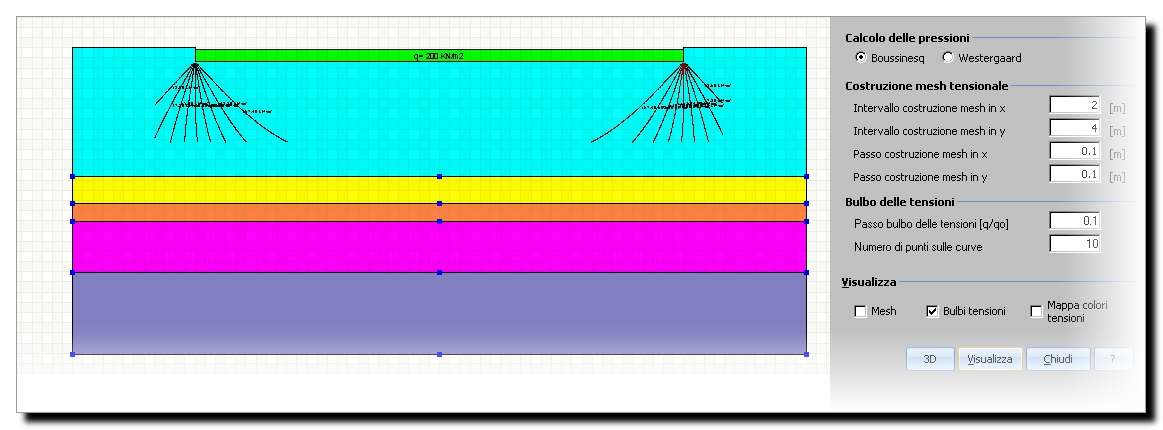

Bulbi delle pressioni, mesh tensionale non correttamente assegnata
Mesh
Visualizza sul foglio di lavoro la rete a maglie triangolari per la costruzione dell'andamento dello stato tensionale al di sotto del piano di posa.
Mappa colori tensioni
Visualizza i bulbi delle tensioni sotto forma di aree colorate.
Bulbi delle pressioni, mesh tensionale correttamente assegnata
Visualizzazione 3D
È possibile visualizzare lo schema di calcolo tridimensionalmente, così come Mesh, Bulbi tensione, Cunei di rottura, Mappa colori tensioni:
