4.8 Resistenza compressione micropalo

In questo sottoprogramma si considerano due tipi di micropali ad iniezione tipo Tubfix. Il tipo IGU ad Iniezione Globale Unica effettuata su tutta la lunghezza del palo. Il tipo IRS ad Iniezione Ripetuta Selettiva che interessa solo la parte inferiore del palo dove il terreno mostri una maggiore consistenza (la parte superiore del palo non viene conteggiata nella resistenza assiale).

Per effetto dell'iniezione il diametro D della perforazione assegnato in input diventa Ds= Alfa·D in cui il coeff. Alfa di amplificazione dipende dal tipo di iniezione effettuata (IGU o IRS) e dal tipo di terreno. I coeff. Alfa utilizzati sono tratti dal volume 'Piles and Pile foundations' (Viggiani,Mandolini, Russo).

Se le indagini vengono svolte col pressiometro Menard (consigliate) ottenendo il valore della pressione limite pL, la tensione tangenziale resistente s agente sul perimetro iniettato del palo  viene valutata con la relazione: s = A+B*Plim in cui A e B sono coeff. empirici dipendenti dal tipo di terreno.

La pressione di iniezione Pg deve essere > pL nei micropali IRS mentre, nei micropali IGU varia da 0,5 pL a pL. Se le indagini vengono svolte con prove penetrometriche SPT, si ottiene il valore Nspt e quindi la tensione tangenziale s = C+D*Nspt in cui C e D sono parametri empirici dipendenti dal tipo di terreno.

Il valore caratteristico della resistenza Qk = s·P·Ls viene infine stimato sul perimetro P espanso (iniettato) del palo e sulla lunghezza del palo Ls iniettata (per i micropali IRS Ls è limitata alla lunghezza del bulbo inferiore Lb).

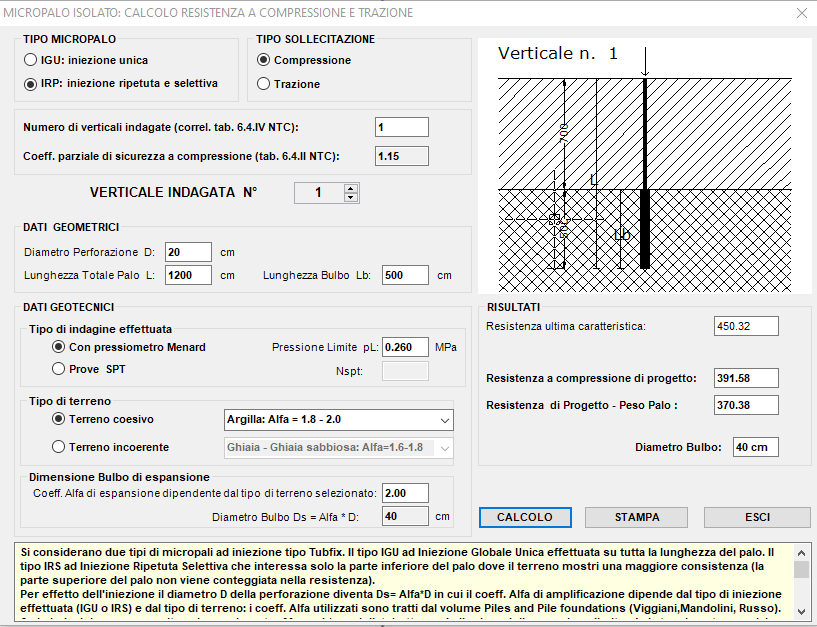

Di seguito la stampa dei risultati ottenuti per l'input sopra rappresentato.

DETERMINAZIONE ANALITICA DELLA RESISTENZA A COMPRESSIONE DI UN MICROPALO IRS

Numero verticali di indagine:1

Coeff. Sicurezza Compressione:1.15da applicare alla resistenza caratteristica secondo l'approccio 2 (§ 6.4.3.1.1 NTC)

CARATTERISTICHE DEL MICROPALO

Tipologia iniezione:IRSIniezione Ripetuta Selettiva

Lunghezza totale del palo:1200cmLunghezza tot. della perforazione. Il tratto superiore al bulbo non è iniettato (portanza nulla)

Diametro perforazione:20cm

Lunghezza bulbo iniettato500cmTratto inferiore iniettato (IRS)

Coeff. Alfa espansione diametro2.00Amplifica il diametro di perforazione (a seconda tipo di terreno) nella zona di iniezione

Diametro Bulbo40= Alfa*D

DATI GEOTECNICI E RISULTATI RIFERITI ALLE SINGOLE VERTICALI DI INDAGINE

PlimMPaPressione limite ottenuta da prove pressiometriche (pressiom. Menard)

AMPaCoeff. A eq.  s=A+B*Plim con s=tens.attrito (in base al tipo di terreno)

BCoeff. B eq.  s=A+B*Plim con s=tens.attrito (in base al tipo di terreno)

sMPaTensione resist. di attito s=A+B*Plim Cfr.Viggiani,Mandolini,Russo (Piles and Pile foundations-2012)

QlimResistenza limite Q = PsL dove P=perimetro sezione espansa; L=lungh.tratto iniettato

N.VerticalePlimABsQlim

10.2600.1000.0841.218765.54

RISULTATI  (Q = forza assiale resistente)

Q Res. medio =765.54kNValore medio tra quelli esposti nella precedente tabella

Fatt.correlaz. per Q Res. medio =1.700Tratto dalla tab. 6.4.IV NTC in funzione del numero di verticali

Resistenza min =765.54kNValore minimo tra quelli esposti nella precedente tabella

Fatt.correlaz. per Resistenza min =1.700Tratto dalla tab. 6.4.IV NTC in funzione del numero di verticali

Re caratteristico =450.32kNIl minore tra il medio ed il minimo (ridotti a mezzo dei fattori di correlazione)

Resistenza di progetto lordo =391.58kNAl lordo del peso proprio del palo

Resistenza assiale di progetto =370.38kN*Q progetto - Peso proprio palo

Per pali in gruppo (ad es. plinti su micropali) è possibile assumere come resistenza di progetto quella caratteristica (§ 6.4.3.1.1.1 NTC)
