Briglia in calcestruzzo semplice¶
La geometria della briglia in calcestruzzo semplice è definita con riferimento alla seguente figura:

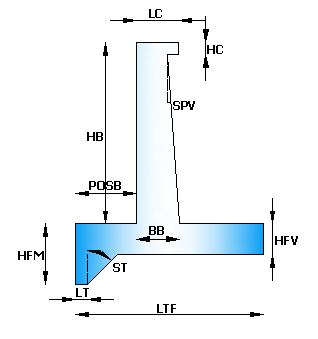

Figura: schema geometrico della briglia in cls
Con riferimento alla figura i dati che l'utente deve inserire sono i seguenti:
HB [m]
Altezza del corpo della briglia
POSB [m]
Distanza tra il paramento di monte della briglia ed il lembo estremo di monte della fondazione
LC [m]
Larghezza del coronamento
HC [m]
Altezza del coronamento
SPV [ °]
Inclinazione del paramento di valle rispetto alla verticale (Angolo misurato positivo in senso antiorario)
HFV [m]
Altezza della fondazione a monte
LTF [m]
Lunghezza totale della fondazione
LT [m]
Larghezza del taglione della fondazione
ST [m]
Inclinazione della parete di valle del taglione rispetto alla verticale (Angolo misurato positivo in senso orario)
HFM [m]
Altezza della fondazione a monte
BB [m]
Base del corpo della briglia
La briglia in calcestruzzo è completamente definita quando in DATI GENERALI è definito il peso specifico del materiale con cui viene realizzata
