Input dei micropali¶

L' ambiente per la gestione dell' input dei micropali è il seguente:

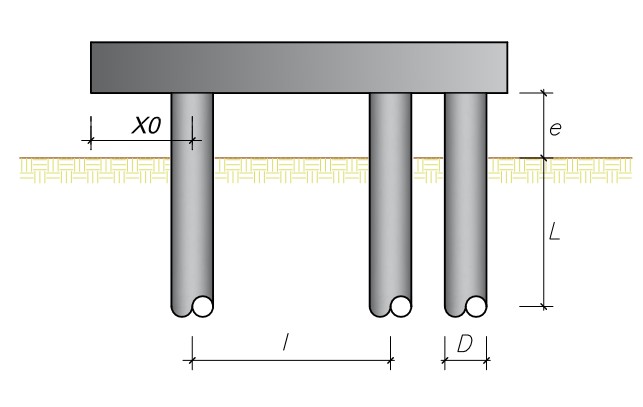

schema di riferimento per la definizione della geometria dei micropali

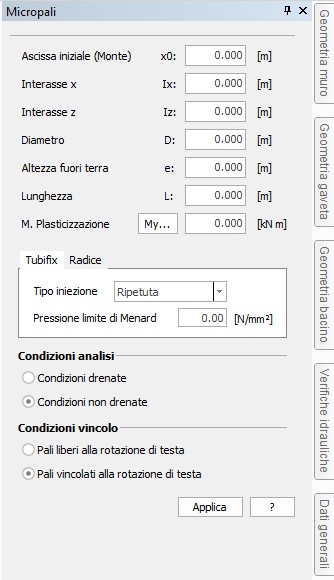

Input_micropali

Ambiente per l' inserimento dei dati dei micropali

I dati da inserire sono:

Ascissa iniziale (x0): E' l' ascissa in corrispondenza della quale va posizionato il micropalo, l'origine coincide con quello del sistema di riferimento (estremo di monte, ovvero terreno lato spingente) va definita in m.
Interasse x (Ix): E' l' interasse dei micropali, misurato rispetto ai baricentri geometrici delle sezioni dei micropali, in direzione orizzontale (vedi sistema di riferimneto a video). Da riportare in m.
Interasse z (Iz): E' l' interasse dei micropali, misurato tra i baricentri geometrici delle sezioni dei micropali nella direzione normale al piano del disegno. Da riportare m.
Diametro (D): E' il diametro dei micropali utilizzato nel calcolo geotecnico del micropalo (Carico limite). Va espresso in m.
Altezza fuori terra (e): E' la distanza tra la testa del palo ed il piano campagna. Va espressa in m.
Lunghezza (L): E' la lunghezza utile del palo (Vale a dire quella che partecipa alla resistenza per carico limite). Va espressa in m.
M. Plasticizzazione (My): E' il momento di plasticizzazione della sezione. Nle calcolo viene considerato reagente solo l' acciaio. E' espresso in kN per m.
Tipo iniezione: Dato necessario per pali tubifix. Può essere unica o ripetuta.
Pressione limite di Menard: E' la pressione limite del terreno rilevata in situ mediante il pressiometro di Menard. Va espressa in N/mm².
Alfa: Coefficiente correttivo da applicare alla coesione del terreno nel caso in cui il micropalo sia di tipo radice. E' un numero adimensionale.
Quota media: E' la quota del punto medio della lunghezza utile per il calcolo del carico limite del micropalo. Va espressa in m;
Condizioni Drenate: Spuntare questa opzione quando si vuole eseguire il calcolo in condizioni drenate (parametri a lungo termine).
Condizioni Non Drenate: Spuntare questa opzione quando si vuole eseguire il calcolo in condizioni non drenate (parametri a breve termine).
Palo libero alla rotazione di testa: Spuntare questa opzione se le condizioni di contorno del palo sono tali da permettere la rotazione della testa del palo senza generare reazioni aggiuntive.
Palo vincolato alla rotazione di testa: Spuntare questa opzione se le condizioni di contorno del palo sono tali da non permettere la rotazione della testa del palo, e quindi si generano reazioni di incastro.
