Parametri sismici NTC2008 - muri

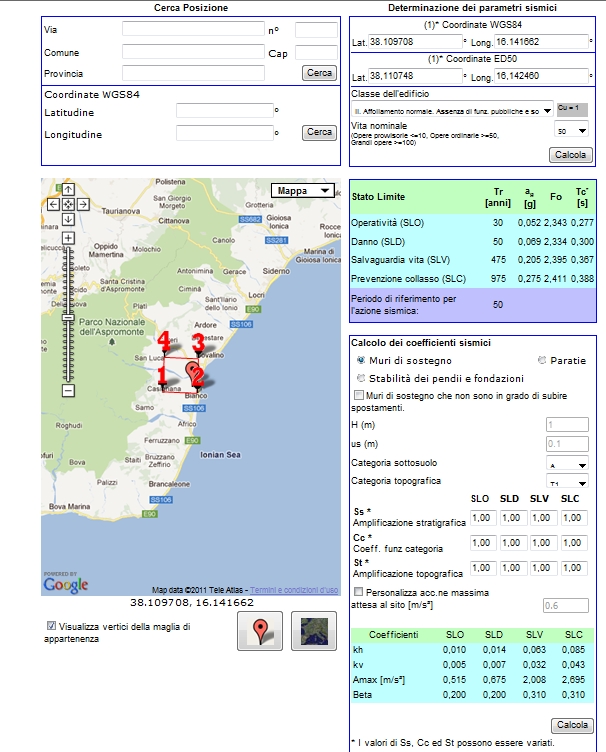

GeoStru PS consente di individuare la pericolosità sismica direttamente dalla mappa geografica. Sarà così semplice ed immediato ricavare i coefficienti sismici secondo le Nuove norme tecniche per le costruzioni:

| 1 | Opere provvisorie - Opere provvisionali - Strutture in fase costruttiva | ≤10 | | 2 | Opere ordinarie, ponti, opere infrastrutturali e dighe di dimensioni contenute o di importanza normale | ≥50 | | 3 | Grandi opere, ponti, opere infrastrutturali e dighe di grandi dimensioni o di importanza strategica | ≥100 |

Tab. 2.4.I NTC2008 - Vita nominale VN per diversi tipi di opere

  1. Verranno così ricavati i parametri Tr, ag, F0, Tc*;

  2. Selezionare l'opzione 'Muri di sostegno';

  3. Indicare:

Categoria sottosuolo: categoria di sottosuolo di riferimento;

Categoria topografica: categoria topografica di riferimento;

| A | Ammassi rocciosi affioranti o terreni molto rigidi caratterizzati da valori di VS,30 superiori a 800 m/s, eventualmente comprendenti in superficie uno strato di alterazione, con spessore massimo pari a 3 m. | | B | Rocce tenere e depositi di terreni a grana grossa molto addensati o terreni a grana fina molto consistenti con spessori superiori a 30 m, caratterizzati da un graduale miglioramento delle proprietà meccaniche con la profondità e da valori di VS,30 compresi tra 360 m/s e 800 m/s (ovvero NSPT>50 nei terreni a grana grossa e cu,30>250kPa nei terreni a grana fina). | | C | Depositi di terreni a grana grossa mediamente addensati o terreni a grana fina mediamente consistenti con spessori superiori a 30 m,  caratterizzati da un graduale miglioramento delle proprietà meccaniche con la profondità e da valori di VS,30 compresi tra 180 m/s e 360 m/s (ovvero NSPT<50 nei terreni a grana grossa e 70<cu,30<250kPa nei terreni a grana fina). | | D | Depositi di terreni a grana grossa scarsamente addensati o di terreni a grana fina scarsamente consistenti, con spessori superiori a 30 m,  caratterizzati da un graduale miglioramento delle proprietà meccaniche con la profondità e da valori di VS,30 inferiori a 180 m/s (ovvero NSPT<15 nei terreni a grana grossa e cu,30<70kPa nei terreni a grana fina). | | E | Terreni dei sottosuoli di tipo C o D per spessore non superiore a 20 m, posti sul substrato di riferimento (con VS>800 m/s). |

Tab. 3.2.II NTC2008 - Categorie di sottosuolo

| S1 | Depositi di terreni caratterizzati da  valori di VS,30 inferiori a 100 m/s (ovvero 10<cu,30<20kPa), che includono uno strato di almeno 8 m di terreni a grana fina di bassa consistenza, oppure che includono almeno 3 m di torba o di argille altamente organiche. | | S2 | Deposisti di terreni suscettibili di liquefazione, di argille sensitive o qualsiasi altra categoria di sottosuolo non classificabile nei tipi precedenti. |

Tab. 3.2.III NTC2008 - Categorie aggiuntive di sottosuolo

| T1 | Superficie pianeggiante, pendii e rilievi isolati con inclinazione media i≤15°. | | T2 | Pendii con inclinazione media i>15°. | | T3 | Rilievi con larghezza in cresta molto minore che alla base e inclinazione media 15°≤i≤30°. | | T4 | Rilievi con larghezza in cresta molto minore che alla base e inclinazione media i>30°. |

Tab. 3.2.IV NTC2008 - Categorie topografiche

Nelle verifiche allo stato limite ultimo, i valori dei coefficienti sismici orizzontale kh e verticale kv possono essere valutati mediante le espressioni

Dove:

amax = accelerazione orizzontale massima attesa al sito;

g = accelerazione di gravità.

In assenza di analisi specifiche della risposta sismica locale, l'accelerazione massima può essere valutata con la relazione

dove S è il coefficiente che comprende l'effetto dell'amplificazione stratigrafica (SS) e dell'amplificazione topografica (ST), di cui al capitolo 3.2.3.2 delle NTC2008, ed ag è l'accelerazione orizzontale massima attesa su sito di riferimento rigido.

E' possibile anche personalizzare l'accelerazione massima attesa al sito selezionando con un segno di spunta la relativa opzione ed inserendo il valore nella rispettiva casella.

Il coefficiente β assume i valori riportati nella tabella 7.11.II.

Per muri che non siano in grado di subire spostamenti relativi rispetto al terreno, il coefficiente βm assume valore unitario.

| A | B, C, D, E | | | βm | βm | | | 0,2<ag(g)≤0,4 | 0,31 | 0,31 | | 0,1<ag(g)≤0,2 | 0,29 | 0,24 | | ag(g)≤0,1 | 0,20 | 0,18 |

Tab. 7.11.II NTC2008 - Coefficienti di riduzione dell'accelerazione massima attesa al sito

  1. Per ogni Stato limite verranno così ricavati il coefficiente di amplificazione stratigrafica SS, il coefficiente funzione della categoria di sottosuolo CC ed il coefficiente di amplificazione topografica ST, valori che possono essere anche modificati manualmente dall'utente, sarà così possibile eseguire il calcolo dei coefficienti sismici cliccando sul pulsante ''Calcola'';

  2. Cliccare sul pulsante centrale ''Salva file'' per salvare il report in formato .txt, da importare poi nella finestra Calcolo coefficienti sismici di MDC, o sul pulsante ''Salva PDF'' per salvare i risultati in formato .pdf.

Software on line GeoStru PS
