Rezultate

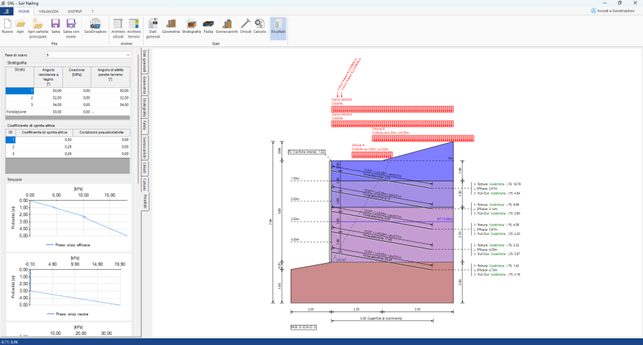

După efectuarea calculului, principalele rezultate sunt afișate în panoul Rezultate, care se activează numai după calcul. Ecranul arată astfel.

În caseta din dreapta, pe reprezentarea modelului sunt reprezentate grafic următoarele rezultate:

• Tensiunea în cuie
• Lungimea efectivă a cuielor
• Verificarea la cedare
• Verificarea la smulgere Aceste rezultate pot fi reprezentate grafic cu referire la diferitele faze de excavare. Faza de excavare pentru reprezentarea grafică a rezultatelor poate fi selectată din meniul derulant din partea de sus a coloanei din stânga din panoul Rezultate. În această coloană sunt reprezentate grafic și diagramele de tensiune și deformație în funcție de adâncime.

Pentru mai multe detalii despre rezultatele calculului, se poate tipări raportul de calcul, care poate fi selectat din panoul OUTPUT.

După cum se poate observa din această figură, software-ul permite și exportul geometriei în DXF sau în software-ul SLOPE pentru a efectua verificările de stabilitate globală.
