Bazin

Bazinul de disipare este o lucrare complementara a pragului si foloseste pentru a disipa o parte din energia curentului. Elementele constitutive ale unui bazin de disipare sunt:

1. Placarea bazinului

2. Pragul de disipare

Programul GDW analizeaza patru tipologii de bazin:

# 1. Bazin neplacat cu prag de disipare

Este cazul in care formarea bazinului este datorata amplasarii unui prag de disipare in aval de pragul deversor. In acest caz bazinul nu este placat (vezi fugura de mai jos):

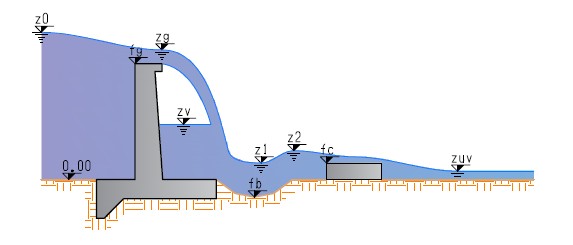

Bazin neplacat cu prag de disipare

In acest caz fenomenul de eroziune este atenuat dar nu este total eliminat.

# 2. Bazin in rambleu, placat si cu prag de disipare

In acest caz pe langa amplasarea unui prag de disipare este prezenta si o placare a spatiului cuprins intre pragul de disipare si piciorul aval al fundatiei pragului deversor (vezi figura de mai jos):

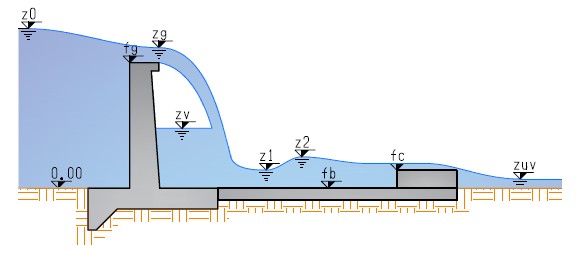

Bazin in rambleu placat si cu prag de disipare

In acest caz fenomenul de eroziune este complet eliminat, materialul de placare al bazinului fiind unul rezistent la eroziune.

# 3. Bazin in depresiune, placat si cu prag de disipare

In acest caz, spre deosebire de bazinul in rambleu, cota suprafetei bazinului este inferioara cotei de referinta a terenului, si cota fundului fantei pragului de disipare coincide cu cota de referinta a terenului (vezi figura de mai jos):

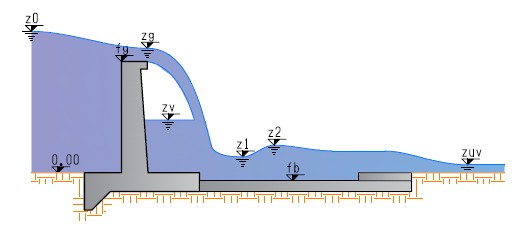

Bazin in depresiune placat si cu prag de disipare

# 4. Absenta bazinului si a pragului de disipare

Acesta este cazul cel mai defavorabil din punctul de vedere al eroziunii. In afara de faptul ca in avalul pragului deversor exista o zona cu slabe capacitati de rezistenta la eroziune, nu este prezent niciun dispozitiv de disipare. In acest caz avem si cele mai mari adancimi de excavare:

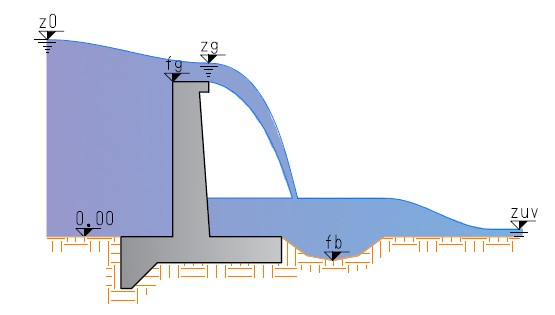

Absenta bazinului si a pragului de disipare

In ceea ce priveste inputul pe care utilizatorul trebuie sa-l insereze folosim urmatoarea figura:

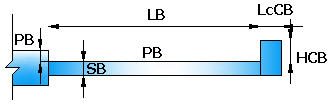

Date geometrice ale bazinului de disipare

unde

LB[m]

Lungimea bazinului

PB[m]

Cota de fund a bazinului fata de planul de referinta reprezentat de teren

SB[m]

Grasimea bazinului

HCB[m]

Inaltimea pragului de disipare masurata de la planul de referinta reprezentat de teren

LcCB[m]

Latimea coronamentului pragului de disipare
