Prag din beton simplu

Geormetria pragului din beton simplu este definita cu referire la figura de mai jos:

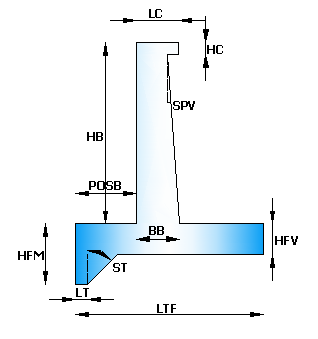

Schema geometrica a pragului din beton

Avand in vedere figura de mai sus, datele pe care utilizatorul trebuie sa le insereze sunt urmatoarele:

HB[m]

Inaltimea corpului pragului

POSB[m]

Distanta dintre fata amonte a pragului si extremitatea amonte a fundatiei

LC[m]

Latimea coronamentului

HC[m]

Inaltimea coronamentului

SPV[ °]

Inclinatia peretelui aval fata de verticala (Unghi masurat pozitiv in sens invers acelor de ceasornic)

HFV[m]

Inaltimea fundatiei amonte

LTF[m]

Lungimea totala a fundatiei

LT[m]

Latimea pintenului fundatiei

ST[m]

Inclinatia peretelui aval al pintenului fata de verticala. (Unghi masurat pozitiv in sensul acelor de ceasornic)

HFM[m]

Inaltimea fundatiei amonte

BB[m]

Baza corpului pragului

Pragul din beton este definit complet cand este definita si greutatea sa specifica in informatii generale.
