Prag din gabioane

Geometria pragului din gabionae este definita cu referinta la figura de mai jos

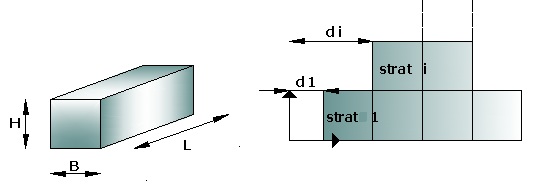

Schema geometrica a pragului din gabioane

Pragul din gabioane este definit ca un ansamblu format din mai multe gabioane. Gabioane de mai multe tipuri pot fi prezente in acelasi prag. Cu referire la partea stanga a figurii, tipul gabionului este definit de urmatoarele date:

H[m]

Inaltimea unui gabion

B[m]

Baza unui gabion

L[m]

Lungimea unui gabion

Gamma [kN/m³]

Greutatea specifica a materialului din care este format gabionul

Pragul din gabioane este definit in schimb, facand referinta la partea dreapta a figurii, astfel:

Tip

Stratul i al pragului va fi construit cu unul din tipurile definite de utilizator

Numar

Numar de gabioane care compun stratul

d[m]

Distranta de la primul gabion, plecand de la stanga, la stratul sistemului de referinta

Utilizatorul trebuie de asemenea sa defineasca numarul de gabioane in pamant (NGI) la punerea in executie a lucrarii.
