Vedere 3D¶

Comanda VISTA > 3D afișează lucrarea în trei dimensiuni în locul desenului. Comanda 2D, sau un dublu clic stânga pe vedere, revine la secțiune.

Mouse: butonul stâng = rotire, butonul drept = deplasare, rotița = zoom.
Vederi: de sus, de jos, laterală, frontală, din spate și axonometrică din grupul Vista 3D al panglicii.
Redare: Linee (fir de sârmă), Render (solide iluminate fără muchii), Shade (culori plate), Shadeon (solide cu muchii). Luce on/off aprinde și stinge iluminarea, Sposta luce schimbă direcția luminii.
Bara vederii: butoanele straturilor (gabioane, fundație, teren, apă, groapă de afuiere...) le afișează și le ascund; Transparența terenului face terenul transparent; Salvează imaginea și Copiază exportă vederea.

Cu vederea 3D deschisă, Esporta bmp... și Anteprima exportă și tipăresc vederea 3D.

Gabioane¶

Gabioanele sunt desenate unul câte unul, rând cu rând, cu dimensiunile tipului de gabion (B x H x L) repetate de-a lungul lucrării.

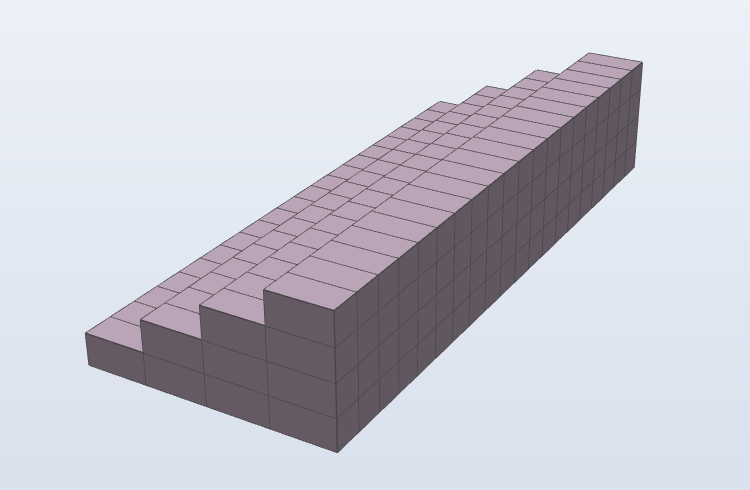

Vedere 3D a unui zid din gabioane

Apă, teren și groapă de afuiere¶

După CALCOLO > Verifiche idrauliche > Calcola vederea 3D arată și:

apa din amonte peste deversor, până la nivelul apei din amonte;
lama deversantă care cade din deversor (aceeași geometrie ca profilul din desenul 2D);
curentul din aval pe fundul albiei;
terenul din amonte și din aval, cu culorile secțiunii;
groapa de afuiere în aval de prag, la distanța și adâncimea de afuiere maximă din calculul hidraulic.

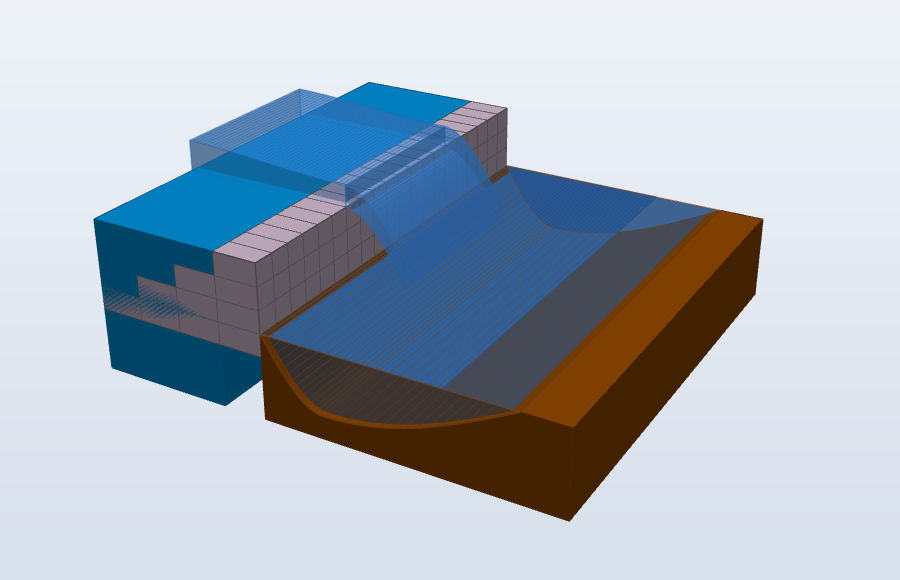

Prag din gabioane cu apă și groapă de afuiere

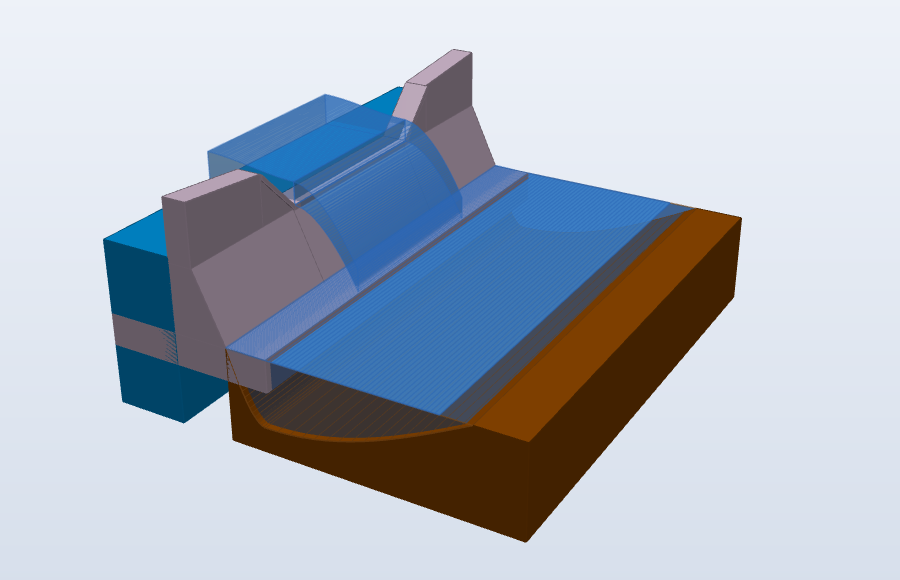

Prag din beton cu apă pe deversor

Groapa de afuiere apare și în desenul 2D, plină cu apă, cu adâncimea ei:

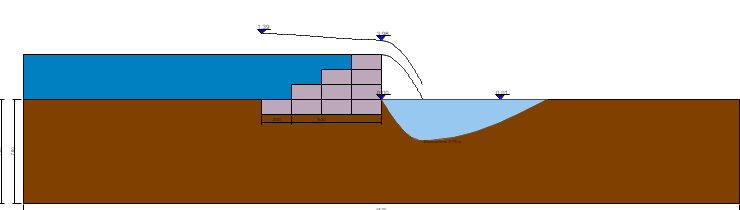

Groapa de afuiere în desenul 2D

Forma gropii

Fundul erodat coboară de la piciorul pragului până la punctul de afuiere maximă și urcă înapoi la fundul albiei pe o lungime egală cu de trei ori adâncimea de afuiere.

Lungimea lucrării¶

Vederea 3D extrudează lucrarea pe lățimea secțiunii albiei din Datele generale. Dacă valoarea este zero (tipic pentru zidurile din gabioane), GDW cere lungimea lucrării și o scrie în acel câmp; o folosește și antemăsurătoarea.

Raportul de calcul¶

Raportul de calcul conține imaginea vederii 3D (cu apa și groapa dacă s-a făcut calculul hidraulic) și antemăsurătoarea.
