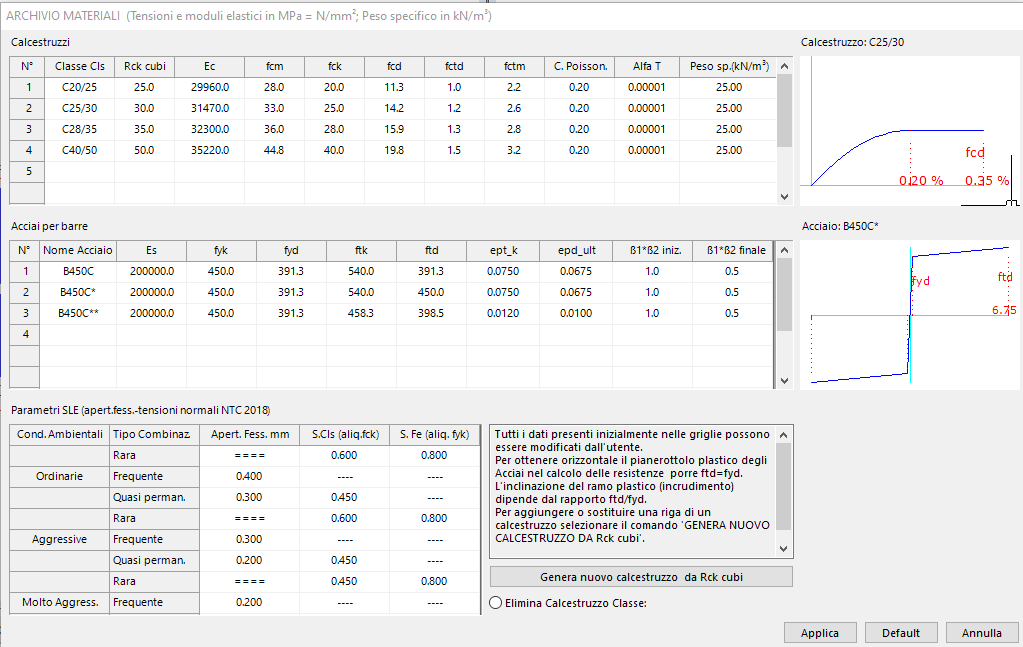

2.2.16 Archivio Materiali¶
A quest'unico archivio fanno riferimento tutte le sezioni degli elementi strutturali previsti in programma. I singoli dati che compaiono nelle tabelle per default sono modificabili (anche per le considerazioni svolte nel seguito) e non costituiscono vincolo alcuno per il progettista in quanto unico responsabile dei valori assunti. Le unità di misura di tutti i dati vanno sempre espresse in daN e cm salvo diversa indicazione esplicita.
N.B. Per cancellare un qualsiasi tipo di conglomerato tra quelli esposti in tabella basta cancellare tutti i caratteri presenti nella casella della colonna Classe Congl..
Dati Conglomerati
Dati Acciai per barre
Tipo Acciaio: per le strutture in c.a. ordibario le NTC prevedono in pratica un unico tipo di acciao denominato B450C le cui caratteristiche sono prescritte nel §11.3.2 delle NTC.
Es [N/mm²]: modulo elastico di solito assunto pari a 200000 N/mm²
fyk [N/mm²]: tensione caratteristica di snervamento assunta in sede di progetto pari a quella nominale = 450 N/mm²
fyd [N/mm²]: tensione di snervamento di calcolo assunta in sede di progetto pari a fyk /gs = 450/1.15= 391.3 N/mm² essendo il coefficiente parziale dell'acciaio gs = 1.15
ftk [N/mm²]: tensione caratteristica di rottura assunta in sede di progetto pari a quella nominale = 540 N/mm²
ftd [N/mm²]: tensione di rottura di calcolo assunta in sede di progetto. Può essere assunta pari a fyd (incrudimento nullo) o pari a fyd ·k con k = ft / fy. Questo rapporto non può essere inferiore a 1.15 e superiore a 1.35 (11.3.2.1 NTC). Prudenzialmente, pertanto, può assumersi k = 1.15
ep_tk: deformazione unitaria caratteristica a rottura definita al punto 4.1.2.1.2.3 delle NTC col simbolo euk. il suo valore non può essere inferiore a 0.075 (tabella 11.3.Ib NTC)
epd_ult: deformazione ultima di calcolo pari a eud = 0.9 euk (§ 1.1.2.1.2.3 NTC)
b1·b2 iniz.: coeff. di aderenza acciaio calcestruzzo alla prima applicazione del carico.
b1·b2 iniz.: coeff. di aderenza acciaio calcestruzzo per carichi di lunga durata.
Parametri stati limite di esercizio (Apert. fess. - Tensioni normali)
Apert. fess. [mm]: in questa colonna vengono riportati i valori limite dell'apertura fessure fissati al punto 4.1.2.2.4.5 delle NTC a seconda dello stato limite e delle condizioni ambientali fissate (queste ultime vanno indicate nella finestra dei Dati Generali)
S.cls [aliq. fck]: tensione limite del calcestruzzo in esercizio espressa come aliquota della tensione caratteristica di rottura del calcestruzzo
S.fe [aliq. fyk]: tensione limite dell'acciaio in esercizio espressa come aliquota della tensione caratteristica di rottura dell'acciaio
Per default i parametri sono posti pari a quelli previsti dalle NTC. E' presente comunque l'opzione che consente una loro modifica.
