8.3 ESEMPIO 3¶

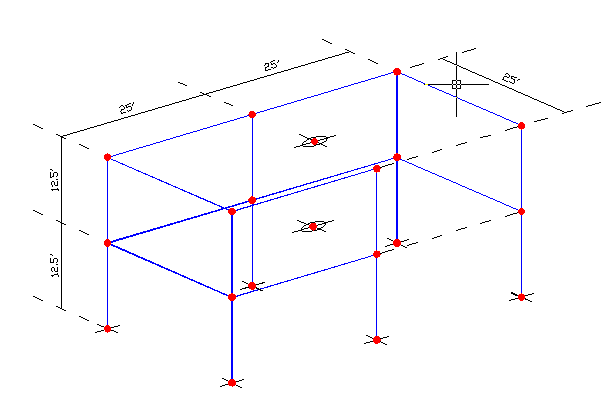

Questo esempio riguarda la sola analisi modale tratta dal manuale di validazione del programma internazionale ETABS [12]. Il modello di edificio a due piani estensionalmente rigidi comprende 12 pilastri 18''x18'' e 10 travi 12''x24''. Oltre al modulo elastico pari a 432000 ksf vengono forniti i valori della massa di piano (3.88 kip sec²/ft) e del momento d'inerzia polare della massa di piano (1011 kip sec² ft). Si noti che l'edificio non è simmetrico strutturalmente per l'assenza di due travi di piano.

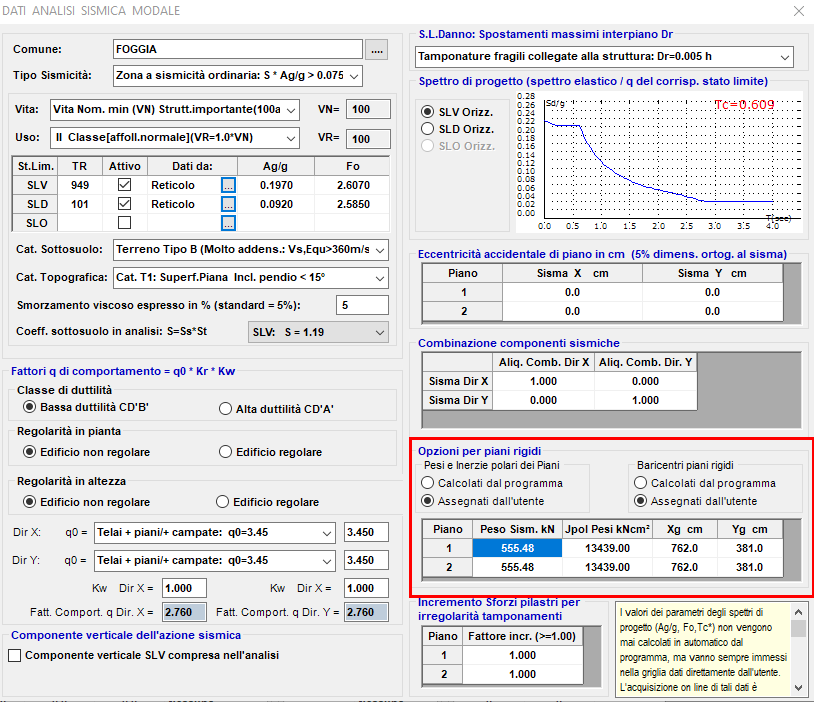

Il confronto è facilitato dalla possibilità offerta dal programma di definire preventivamente i valori delle masse e la loro posizione per ogni impalcato (cfr. §2.2.3). I detti valori sono stati assegnati nella seguente finestra dei Dati sismici:
Effettuate manualmente le necessarie trasformazioni delle unità di misura, l'analisi modale fornisce i seguenti primi 5 periodi in secondi propri messi a confronto con quelli dell'ETABS:
| Edifici ca | ETABS | |
|---|---|---|
| Modo 1 | 0.4195 | 0.4146 |
| Modo 2 | 0.3801 | 0.3753 |
| Modo 3 | 0.2448 | 0.2436 |
| Modo 4 | 0.1166 | 0.1148 |
| Modo 5 | 0.0738 | 0.0729 |
Lo scarto tra i risultati è contenuto nell'1% e può considerarsi soddisfacente.
