8.4 ESEMPIO 4¶

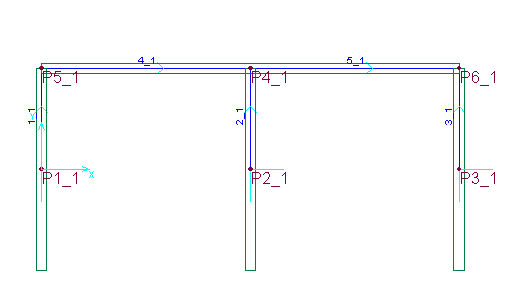

La sezione orizzontale riportata in figura riguarda una parete composta alta 6 piani ed è modellata secondo le indicazioni fornite in dettaglio nel § 1.5 (Figura 18.1). Geometria e dati sui materiali sono identici a quelli forniti dal manuale di validazione del programma ETABS [12]. Sono state svolte due analisi statiche; nella prima è stata applicata una forza concentrata di 100 k (444.82 kN) nel nodo P4 posto al sesto piano e diretta parallelamente all'asse X generale; nella seconda condizione di carico la stessa forza è diretta invece nella direzione dell'asse Y.
Il confronto è svolto sugli spostamenti del sesto impalcato (gli spostamenti sono tutti espressi in inch, le rotazioni in radianti):
| Direz. Forza | Direz. Spostam. |
Edifici ca | ETABS | SAP90 |
|---|---|---|---|---|
| X | X | 0.3919 | 0.3904 | 0.3822 |
| X | rotaz. Z | 0.0043 | 0.0042 | 0.0043 |
| Y | Y | 0.7640 | 0.7540 | 0.7512 |

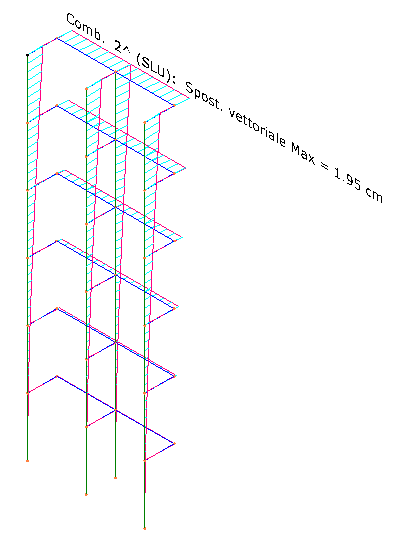

Si riporta il diagramma degli spostamenti conseguenti alla seconda combinazione in direzione Y:
