Momento di rottura pali¶
Calcolo del momento di plasticizzazione per una sezione tubolare in acciaio
La sezione presa in considerazione è riportata in Fig.4.16.1 la seguente:

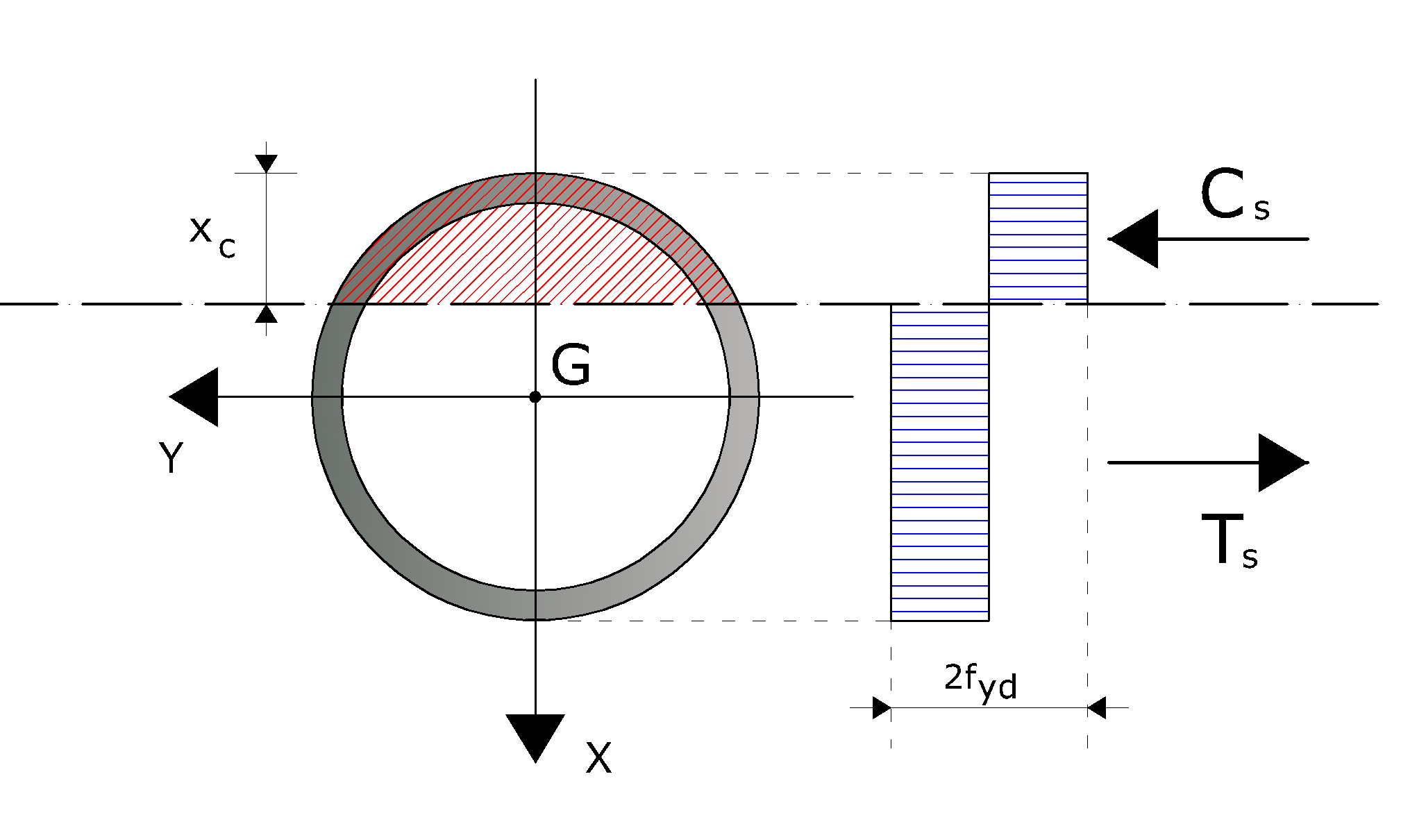

Figura 4.16.1- Schema di calcolo del momento di plasticizzazione di una sezione tubolare in acciaio
Il calcolo del momento di plasticizzazione è stato effettuato ipotizzando, per l’ acciaio, un legame costitutivo di tipo rigido plastico, con tensione limite di snervamento pari a fyd. Il momento di plasticizzazione è stato determinato per interpolazione sulla curva di interazione della sezione.
Per costruire la curva di interazione della sezione si è seguito il procedimento:
 In questo modo si costruisce la parte superiore del dominio di interazione. La parte inferiore è comunque identica, ma emisimmetrica. |
|---|
Il generico punto del dominio di interazione è stato calcolato con le seguenti formule:
Si è indicato con:
Calcolo del momento di plasticizzazione per una sezione tubolare in acciaio immersa in una sezione circolare di calcestruzzo
La formulazione precedente, utilizzata per la sezione in tubolare, può essere estesa al caso in cui il tubolare sia immerso in una sezione in calcestruzzo. In questo caso è necessario portare in conto il contributo del calcestruzzo, seguendoo lo schema riportato in Fig. 4.16.2 seguente schema:

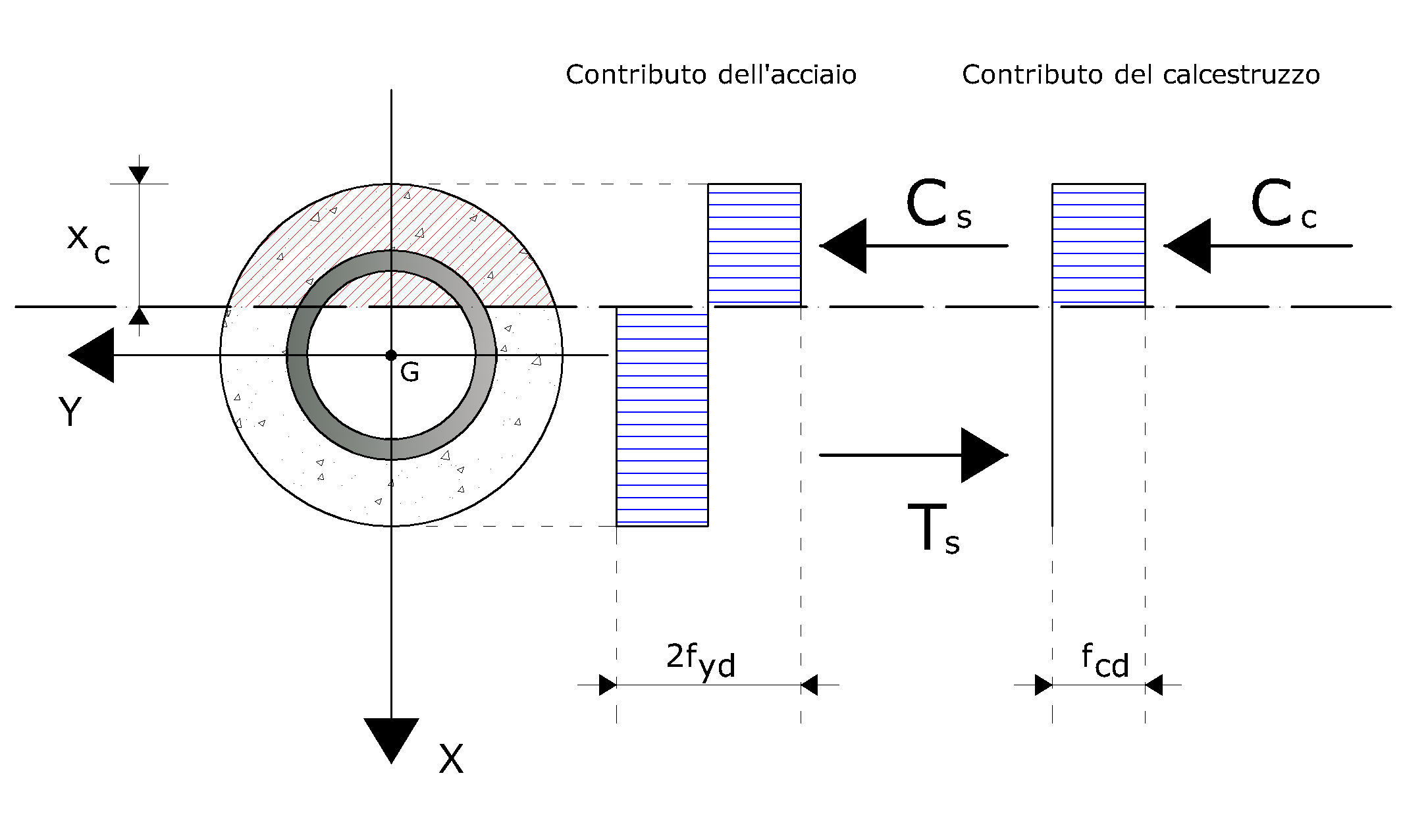

Figura 4.16.2- Schema di calcolo del momento di plasticizzazione di una sezione tubolare in acciaio immersa in una sezione circolare in calcestruzzo
Come si può osservare, il calcestruzzo che viene considerato reagente è solo quello compresso. Il valore delle sollecitazioni in corrispondenza di una fissata profondità dell’asse neutro della sezione è il seguente:
Si è indicato con:
Calcolo del momento di plasticizzazione per una sezione circolare in C.A.
Anche in questo caso si ipotizza un legame costitutivo dei materiali di tipo rigido plastico, con tensioni limite pari a fcd e fyd, rispettivamente per il calcestruzzo e per l’acciaio. Lo schema di riferimento è riportato in Fig. 4.16.3 il seguente:

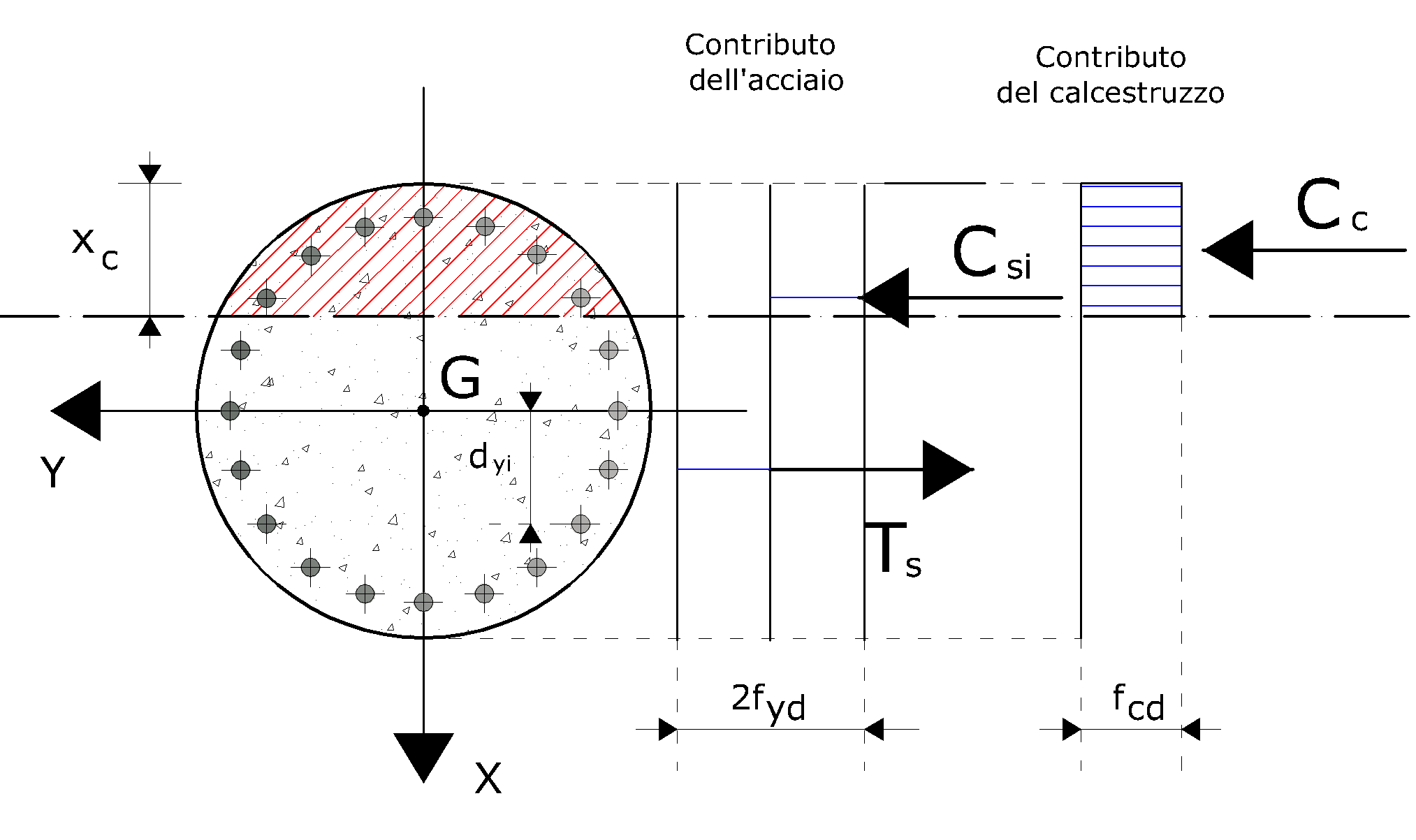

Figura 4.16.3- Schema di calcolo del momento di plasticizzazione di una sezione circolare in C.A.
In questo caso il valore delle sollecitazioni, in corrispondenza di una prefissata profondità dell’asse neutro è il seguente:
Si è indicato con:
