Calcolo vincolato

Tutte le opzioni fanno riferimento alle superfici di forma circolare.

Calcolo vincolato per un punto

Assegnata una maglia di centri, vengono esaminate tutte le superfici ammissibili passanti per un punto assegnato dall'utente. Per utilizzare il calcolo vincolato procedere come segue:

Calcolo vincolato per due punti

Occorre assegnare la maglia dei centri e due punti di passaggio delle superfici ammissibili. Per utilizzare il calcolo vincolato procedere come segue:

Calcolo vincolato per tre punti

Non è necessario dare una maglia di centri, il calcolo infatti avviene in automatico e viene presa in esame la superficie passante per i tre punti assegnati dall'utente. Per utilizzare il calcolo vincolato per tre punti procedere come segue:

Calcolo vincolato tangente ad una retta

Assegnata una maglia di centri ed una retta, vengono esaminate tutte le superfici ammissibili tangenti alla retta definita dall'utente con centro sulla maglia data. Per utilizzare il calcolo vincolato tangente ad una retta procedere come segue:

Intervallo a valle

Consente di esaminare tutte quelle superfici la cui intersezione con il pendio ricade in due segmenti, uno a valle e uno a monte. Per utilizzare questa opzione procedere come segue:

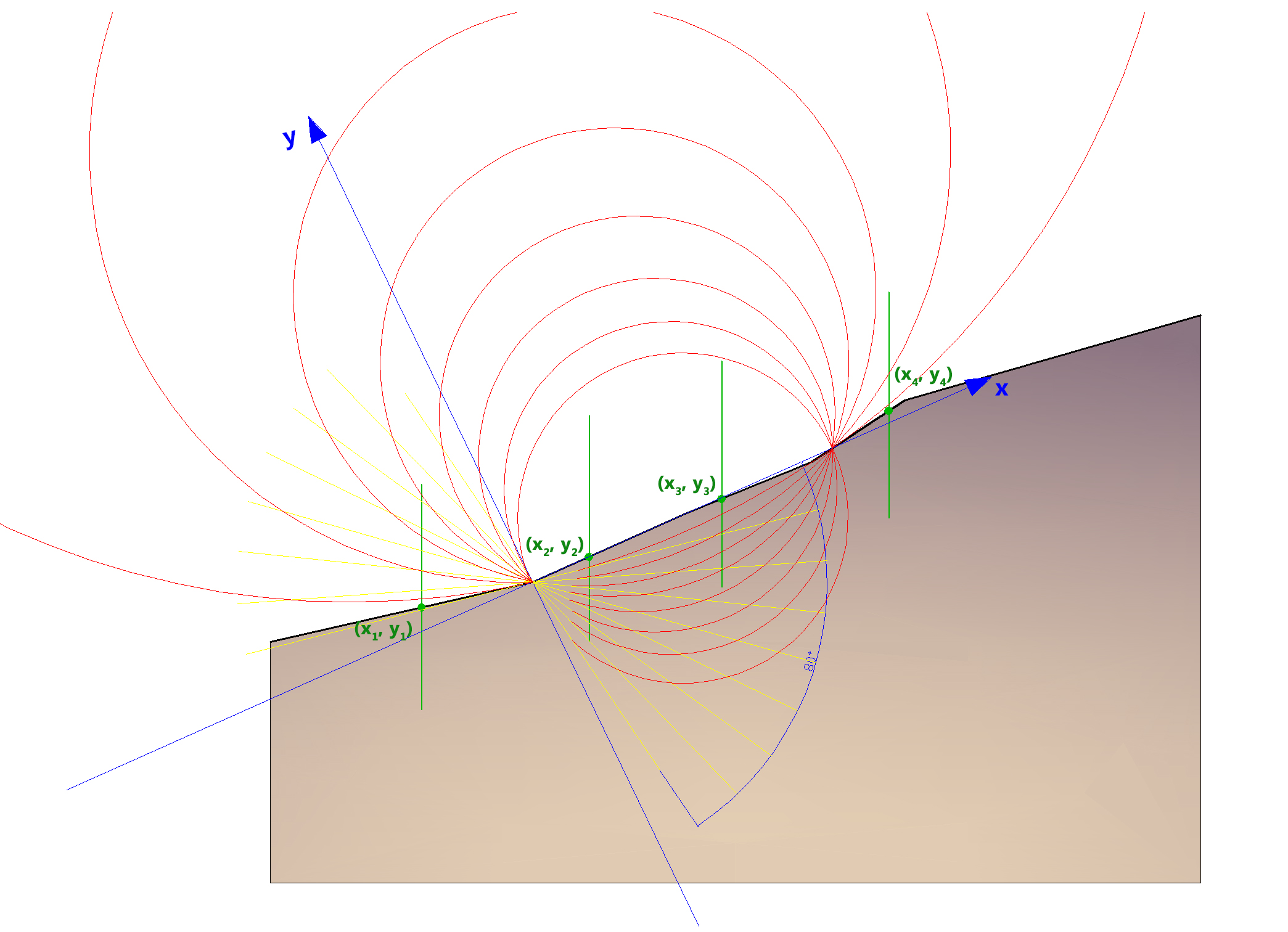

Nell'esempio, il valore della massima apertura angolare è pari a 80° mentre il passo della variazione angolare è pari a circa 10°;

in giallo sono rappresentatele le rette tangenti che vincolano i cerchi di rottura calcolati dal programma.

Il programma non esegue il calcolo se non trova una superficie compatibile alle assegnazioni fatte.

Vincolato su una serie di punti

Consente di esaminare una serie di superfici vincolate su una serie di punti. Introdurre i vincoli da apposita griglia.
